Изчисляването на натоварването на вятъра върху зиданата рамка е решаващ аспект на структурния дизайн, особено за осигуряване на безопасността и издръжливостта на сградите. Като водещ доставчик на зидария, ние разбираме значението на точните изчисления на вятъра и се ангажираме да осигуряват висококачествени продукти, които могат да издържат на различни условия на вятъра. В тази публикация в блога ще се задълбочим в процеса на изчисляване на натоварването на вятъра на зиданите рамки, включително съответните фактори, стандарти и практически стъпки.
Разбиране на значението на изчисляването на натоварването на вятъра
Вятърът е естествена сила, която може да окаже значителен натиск върху сградите. В региони, предразположени към ветрове с висока скорост, като крайбрежни райони или места с чести бури, натоварването на вятъра може да причини структурни щети, включително повреда на зиданите рамки. Следователно изчисляването на натоварването на вятъра е от съществено значение за проектирането на зидани рамки, които могат да устоят на силите на вятъра и да предотвратят потенциални бедствия.
Фактори, влияещи върху натоварването на вятъра върху зиданите рамки
Няколко фактора влияят на натоварването на вятъра върху зиданите рамки. Тези фактори трябва да бъдат внимателно разгледани по време на процеса на изчисляване, за да се гарантира точността на резултатите.
Скорост на вятъра
Скоростта на вятъра е един от най -критичните фактори, влияещи върху натоварването на вятъра. По -високите скорости на вятъра предизвикват по -голям натиск върху сградата. Данните за скоростта на вятъра могат да бъдат получени от местни метеорологични записи или съответните карти на вятъра. По принцип скоростта на вятъра се измерва на стандартна височина (обикновено на 10 метра над земята) и след това се регулира според действителната височина на сградата.
Височина и форма на сградата
Височината и формата на сградата също играят значителна роля за определяне на натоварването на вятъра. По -високите сгради са по -изложени на ветрове с по -висока скорост и са подложени на по -големи вятърни сили. Освен това, формата на сградата може да повлияе на потока на вятъра около нея. Неравномерно оформените сгради могат да изпитат сложни модели на вятъра, което води до неравномерни натоварвания на вятъра на зиданата рамка.
Терен и околна среда
Теренът и околната среда на сградата могат да повлияят на скоростта и посоката на вятъра. Например, сградите, разположени в открити райони, са по -склонни да бъдат изложени на силни ветрове, докато тези, заобиколени от други сгради или естествени бариери, могат да изпитат намалена скорост на вятъра. Грубостта на терена също засяга потока на вятъра. Гладките терени позволяват на вятъра да тече по -свободно, докато грубите терени могат да причинят вятъра да стане бурен.
Конфигурация на рамката за зидария
Конфигурацията на зиданата рамка, включително неговия размер, дебелина и детайли на връзката, може да повлияе на способността му да се противопоставя на натоварването на вятъра. Добре проектираната зидарна рамка с подходящи размери и силни връзки е по -вероятно да издържи на вятърните сили.
Стандарти и кодове за изчисляване на натоварването на вятъра
За да се гарантира безопасността на сградите, са разработени различни стандарти и кодове за изчисляване на натоварването на вятъра. Тези стандарти предоставят насоки за това как да се определи натоварването на вятъра въз основа на споменатите по -горе фактори.
В Съединените щати Американското дружество на строителните инженери (ASCE) публикува стандарта ASCE 7, който се използва широко за изчисления на натоварването на вятъра. Стандартът ASCE 7 предоставя подробни процедури за определяне на скоростта на вятъра, категорията на експозицията и коефициента на ефект на поривите, наред с други параметри.
В Европа Eurocode En 1991 - 1 - 4 се използва за изчисления на натоварването на вятъра. Този код отчита географското местоположение, вида на сградата и други фактори за изчисляване на натоварването на вятъра.
Практически стъпки за изчисляване на натоварването на вятъра на зиданите рамки
Следните стъпки могат да се използват за изчисляване на натоварването на вятъра на зиданите рамки:
Стъпка 1: Определете основната скорост на вятъра
Първата стъпка е да се определи основната скорост на вятъра за местоположението на сградата. Това може да се получи от местни вятърни карти или метеорологични данни. Основната скорост на вятъра обикновено е най -бързата скорост на вятъра на миля, измерена на стандартна височина (10 метра над земята) в отворен терен.
Стъпка 2: Определете категорията на експозицията
Категорията на експозицията описва терена и околната среда на сградата. Обикновено има четири категории на експозиция: Експозиция А (големи градски центрове), експозиция В (крайградски и залесени райони), експозиция С (открит терен с разпръснати препятствия) и експозиция D (крайбрежни райони). Категорията на експозицията влияе на профила на вятъра и коефициента на ефект на поривите.
Стъпка 3: Изчислете налягането на вятъра
След като се определи основната категория скорост на вятъра и експозиция, налягането на вятъра може да се изчисли, като се използва следната формула:
[P = 0.00256k_zk_ {zt} k_dv^2i]
Къде:
- (P) е налягането на вятъра (PSF)
- (K_Z) е коефициентът на експозиция на налягането на скоростта, който зависи от височината на сградата и категорията на експозицията
- (K_ {ZT}) е топографският фактор, който отчита ефекта на характеристиките на терена като хълмове и хребети
- (K_D) е коефициентът на насочване на вятъра, който отчита факта, че максималната скорост на вятъра може да не се случи от най -критичната посока
- (V) е основната скорост на вятъра (mph)
- (I) е важният фактор, който отразява значението на сградата (напр. Основните съоръжения имат по -голям коефициент на значение)
Стъпка 4: Определете натоварването на вятъра на зиданата рамка
След изчисляване на налягането на вятъра, натоварването на вятъра върху зиданата рамка може да се определи чрез умножаване на налягането на вятъра по зоната на зиданата рамка, която е изложена на вятъра. Натоварването на вятъра обикновено се изразява в килограми на линеен крак (PLF) или килограми на квадратен фут (PSF).
Нашите продукти за зидария за вятърни приложения
Като доставчик на зидария за зидария предлагаме широка гама от продукти, които са проектирани да издържат на вятърни товари. НашитеРамка с оценка на пожарОсигурява не само отлична пожарна съпротива, но и достатъчна сила, за да устои на вятърните сили. Рамката е направена от висококачествени материали и е изградена с прецизни производствени процеси, за да се гарантира неговата работа.

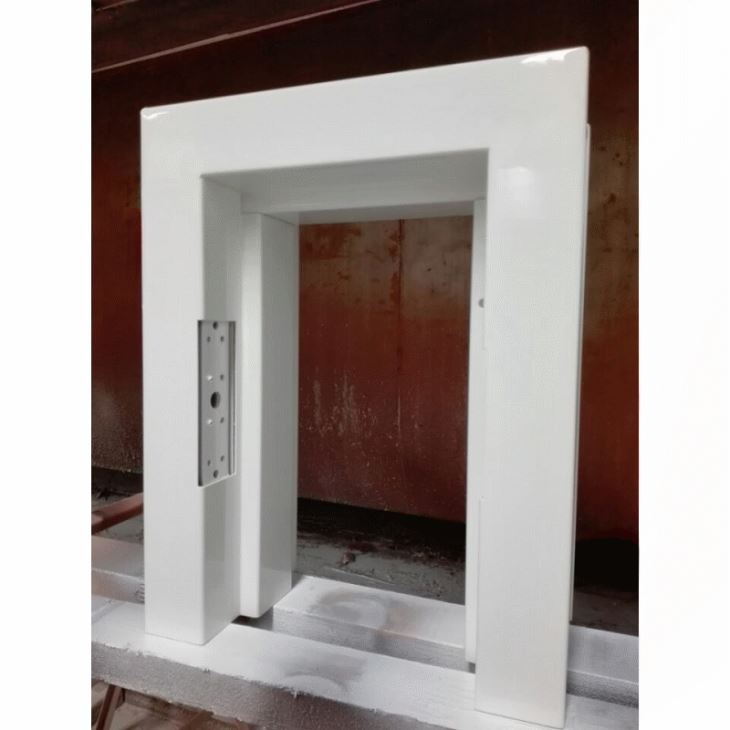

НашитеКуха метална рамкае друг популярен вариант. Той е лек, но силен, което го прави подходящ за различни приложения за строителство. Кухият дизайн също осигурява известна гъвкавост, което може да помогне за абсорбирането на енергията на натоварването на вятъра.
За проекти, които изискват лесна инсталация и транспорт, нашитеKD - Метална рамка за събаряне на зидарияе идеален избор. Може лесно да се сглоби на място, намалявайки времето и разходите за строителство.
Заключение
Изчисляването на натоварването на вятъра върху зиданите рамки е сложен, но съществен процес за гарантиране на безопасността и издръжливостта на сградите. Като се разгледат факторите като скорост на вятъра, височина на сградата, терен и използване на подходящите стандарти и кодове, могат да се направят точни изчисления на вятъра. Като доставчик на зидарии, ние сме посветени на предоставянето на продукти с високо качество, които могат да отговарят на изискванията на различни устойчиви на вятъра приложения. Ако се интересувате от нашите продукти или се нуждаете от повече информация за изчисляването на натоварването на вятъра и дизайна на зиданата рамка, не се колебайте да се свържете с нас за дискусии за обществени поръчки.
ЛИТЕРАТУРА
- Американско дружество на строителните инженери. (2016). Минимални дизайнерски натоварвания и свързани критерии за сгради и други структури (ASCE 7 - 16).
- Европейски комитет за стандартизация. (2005). Еврокод 1: Действия върху структурите - Част 1 - 4: Общи действия - Вятърни действия (En 1991 - 1 - 4).
